Lo strumento Analisi degli Esposti consente l'eleborazione speditiva di uno scenario di rischio basato sulla selezione di un'area di indagine (AOI), di una lista di elementi esposti e di un livello di periocolosità idraulica o geologica.
¶ Avvio dell'applicativo

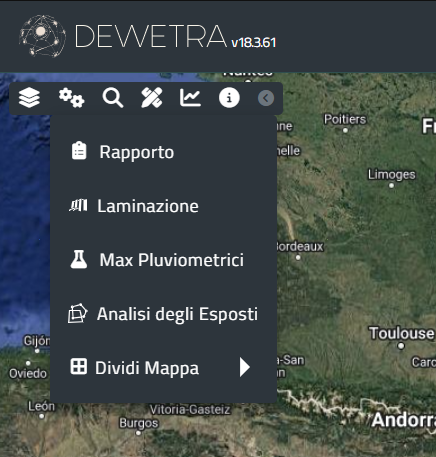

Per utilizzare la funzionalità Analisi degli esposti - Italia, l'utente deve accedere all'area strumenti
e selezionare l'applicativo.

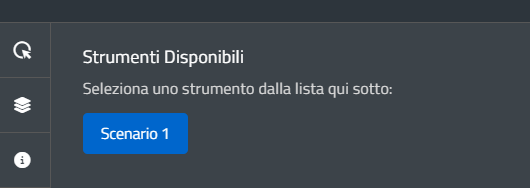

Alla pressione del pulsante, il sistema aprirà una maschera all'interno della quale sarà richiesto di inserire i parametri necessari alla definizione dello scenario di rischio
¶ Selezione degli elementi esposti

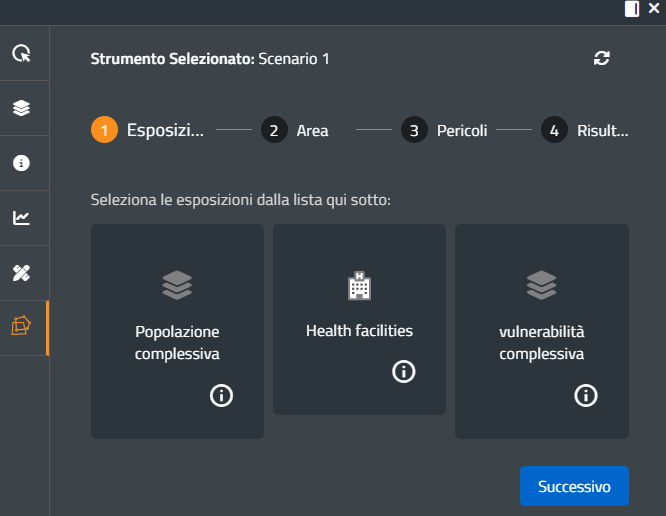

Premendo il pulsante Scenario1, il sistema chiederà all'utente di selezionare le categorie di esposti sulla quale effettuare l'analisi
La funzione di scelta consente di selezionare uno o più tra i seguenti strati informativi:
- numero di edifici, proveniente dal downscaling dell'indicatore ISTAT E1 (Edifici e complessi di edifici - totale);
- stima del costo complessivo' di ricostruzione da danni alluvionali, ottenuto dalla moltiplicazione dell'indicatore di stima della sup. residenziale complessiva per il valore di stima di danni da eventi alluvionali a livello regionale desunti da ANIA e Guy Carpenter (2011); L'indicatore non è comparabile con il valore economico dell'edificato, sostanzialmente corrisponde al costo degli interventi di ripristino ad un edificio completamente (quinti terra-cielo) coinvolto in un'alluvione;
- popolazione vulnerabile, somma della popolazione residente con età minore di 5 anni e della popolazione residente con età maggiore a 65 anni, proveniente dal downscaling della somma degli indicatori ISTAT P27 (pop residente con età compresa tra 65 e 69 anni), P28 (pop residente con età compresa tra 70 e 74 anni), e P29 (pop residente con età maggiore a 74 anni).
- popolazione complessiva
- vulnerabilità complessiva', sintesi della parte fisica e quella di popolazione; il range di valori compreso tra 0 e 2 indica che è composta dai due termini:
- un layer con un indice di vulnerabilità sociale (o meglio, un aspetto specifico di vulnerabilità sociale). In pratica è una funzione del rapporto tra popolazione vulnerabile e popolazione totale, ed è nullo se questo rapporto è minore di 0.5, pari al rapporto stesso per gli altri valori (SocialVulnerability_age[0-1])
- un layer di vulnerabilità fisica complessivo (PhysicalVulnerability_tot[0-1]), a sua volta composto da 3 tre layer con indici di vulnerabilità fisica relativi, costruiti assegnando un valore di vulnerabilità maggiore alle classi più critiche (ad es., edifici con un solo piano, oppure edifici molto vecchi) e poi pesando con la percentuale di edifici che ricadono in quella classe:
- età della struttura
- livello di manutenzione
- numero di piani

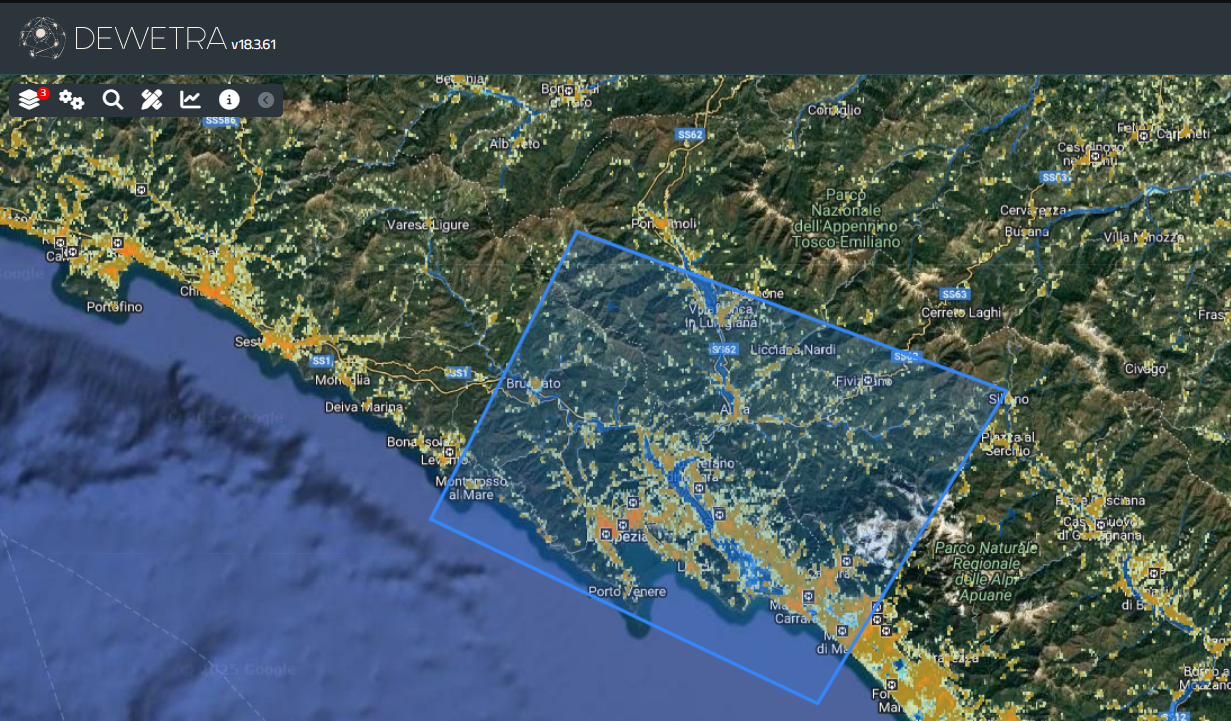

Una volta selezionati i layer d'interesse, il sistema ne mostrerà a video la rappresentazione cartografica (nell'esempio, popolazione e edifici ospedalieri)
¶ Definizione di una AOI

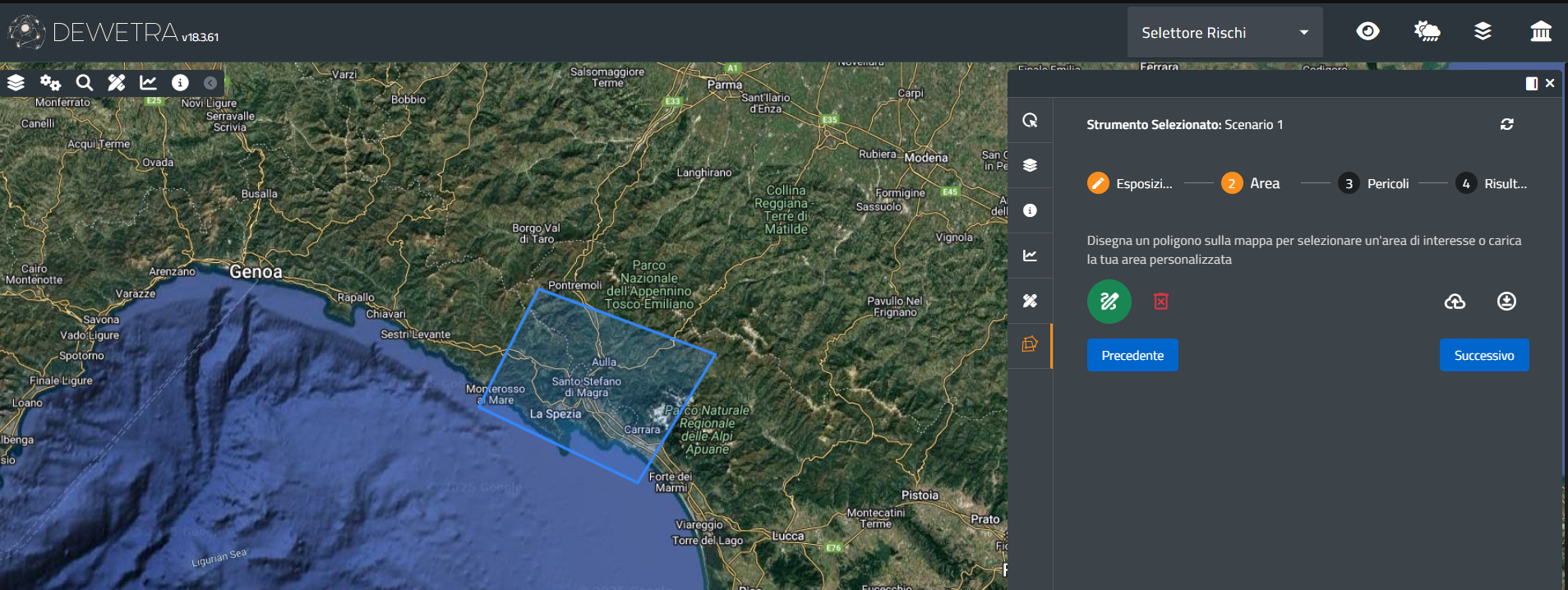

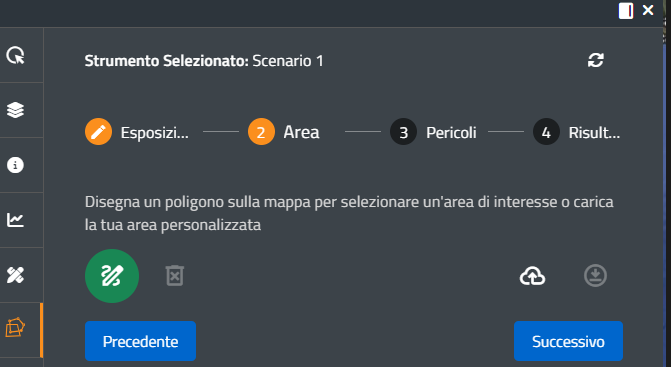

La pressione del pulsante Successivo sblocca la funzionalità di disegno che consente all'utente di tracciare un poligono ovvero di caricare un file vettoriale che contenga un poligono in base al quale delimitare l'area d'indagine:
NOTA
1. la AOI caricata dall'utente non puo' avere estensione maggiore di 50.000km2: in caso l'utente violi questo vincolo, il sistema mostrera' un pop-up di errore e non consentira' di proseguire nell'analisi
2. nel caso venga caricata dal proprio dispositivo, la AOI dovrà:
- rispettare lo stesso vincolo di estensione massima inferiore a 50.000km2
- essere costituita da un unico poligono in formato vettoriale
- venire caricata in formato .zip. Il file .zip deve contenere solamente gli elementi inerenti alla aoi vettoriale e non la cartella in cui sono salvati
Disegnata/Caricata correttamente l'AOI, l'utente può:
- proseguire nell'analisi (tasto Successivo)
- salvare l'AOI in locale in formato vettoriale (Salva AOI)
- cancellare l'AOI e disegnarne un'altra (Cancella il poligono sulla mappa)
¶ Selezione del livello di pericolosità

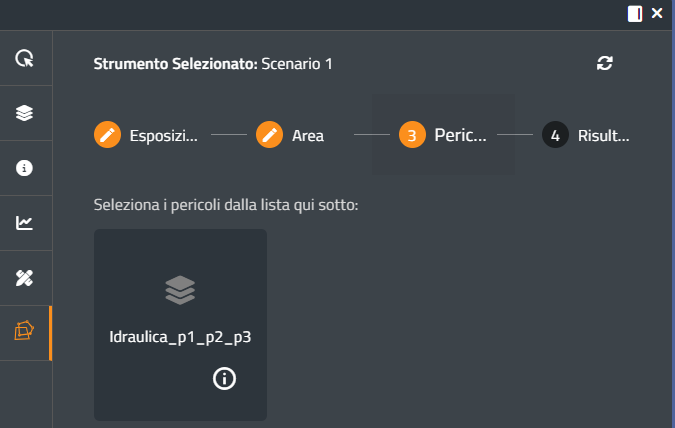

Se l'utente decide di proseguire nell'analisi, il sistema richiederà di selezionare alcuni parametri rispetto ai quali eseguire l'analisi:
- il tipo di rischio (idraulico o geologico)
- il livello di pericolosità (tutte le classi ovvero solo le più alte)

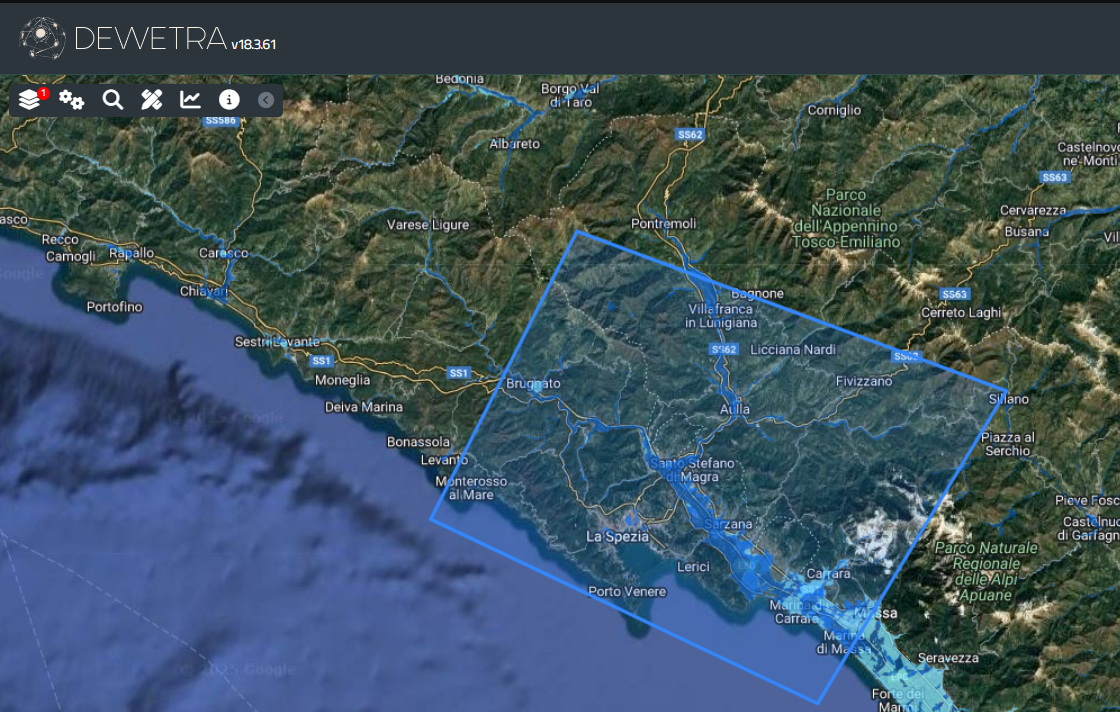

Una volta scelto il livello di pericolosità, il sistema mostrerà a video la visualizzazione spazializzata del layer (nell'esempio, la pericolosità idraulica)
¶ Calcolo dei risultati

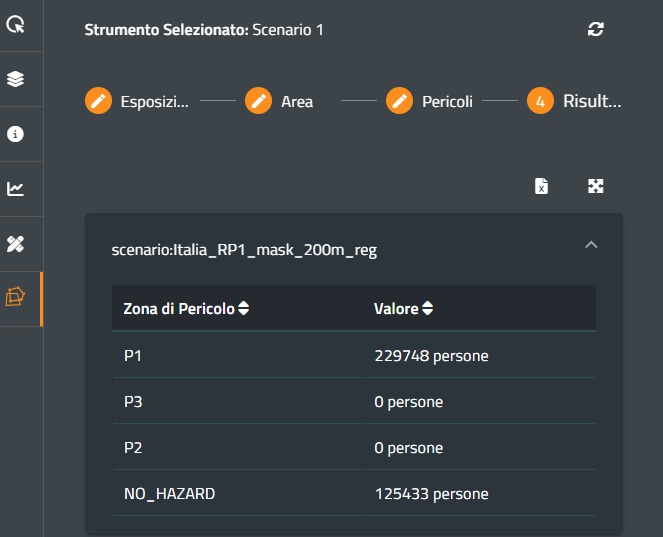

Premendo nuovamente il pulsante Successivo, il sistema calcolerà e mostrerà a video il risultato dell'analisi, suddiviso per classi di rischio (compresi anche gli esposti che ricadono al di fuori delle fasce di pericolosità (nell'esempio, la popolazione complessiva)

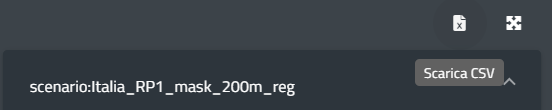

Una volta terminata l'analisi, l'utente ha anche la possibilità di scaricare in locale il risultato (in formato .xlsx) premendo il pulsante Scarica .csv posto in alto a destra.
